คำอธิบาย
SST-08-UV LED UVA แบบติดตั้งบนพื้นผิว
คุณสมบัติ
• UV พลังงานสูง-ซีรีส์ LED ที่มีตัวเลือกความยาวคลื่นสูงสุด 365 นาโนเมตร, 385 นาโนเมตร, 395 นาโนเมตร และ 405 นาโนเมตร
• บรรจุภัณฑ์ที่ทนต่อซัลเฟอร์และการกัดกร่อน สำหรับการใช้งานที่มีความต้องการสูง
• บรรจุภัณฑ์มาตรฐานอุตสาหกรรม 3.5 มม. x 3.5 มม
• ขับกระแสได้สูงสุด 750 mA
• มีให้เลือกทั้งมุมมอง 130 องศา และ 40 องศา
• การป้องกัน ESD ในตัว-
• เป็นมิตรกับสิ่งแวดล้อม: เป็นไปตามข้อกำหนด REACH, RoHS และฮาโลเจน
การใช้งาน
• พืชสวน
• การบ่มหมึก การเคลือบและกาว
• ฟอกอากาศ/น้ำด้วยโฟโตคะตาไลติก
• เครื่องมือทางการแพทย์และการวิเคราะห์
• การวินิจฉัย
• การถ่ายภาพเรืองแสง
การสั่งซื้อหมายเลขชิ้นส่วน
|
ความยาวคลื่น พิสัย |
ความยาวคลื่น ถังขยะ |
เรดิโอเมตริกฟลักซ์ |
แผ่นประสาน |
มุมมอง |
การสั่งซื้อหมายเลขชิ้นส่วน |
|
|
นาที. ฟลักซ์ บิน |
นาที. ฟลักซ์ (mW) |
|||||
|
365-375 |
365, 370 |
D |
630 |
A |
40 องศา |
SST-08-UV-A40-D365-00 |
|
D |
630 |
A |
130 องศา |
SST-08-UV-A130-D365-00 |
||
|
380-390 |
380, 385 |
E |
720 |
A |
40 องศา |
SST-08-UV-A40-E385-00 |
|
F |
810 |
A |
130 องศา |
SST-08-UV-A130-F385-00 |
||
|
390-400 |
390, 395 |
E |
720 |
A |
40 องศา |
SST-08-UV-A40-E395-00 |
|
F |
810 |
A |
130 องศา |
SST-08-UV-A130-F395-00 |
||
|
400-410 |
400, 405 |
E |
720 |
A |
40 องศา |
SST-08-UV-A40-E405-00 |
|
F |
810 |
A |
130 องศา |
SST-08-UV-A130-F405-00 |
||
บินนิ่ง โครงสร้าง
LED SST-08-UV ได้รับการทดสอบสำหรับฟลักซ์กัมมันตรังสีและความยาวคลื่นที่กระแสไดรฟ์ 500 mA, พัลส์เดี่ยว 20 ms ที่ 25 องศา C และวางลงในหนึ่งในฟลักซ์กัมมันตภาพรังสี (F) ความยาวคลื่น (WWW) และถังแรงดันไปข้างหน้าต่อไปนี้ ไฟ LED ยังสามารถขับเคลื่อนไปที่ไดรฟ์อื่นได้
กระแสเพื่อให้ได้ค่าฟลักซ์ที่สัมพันธ์กันซึ่งแสดงอยู่ในตาราง
เรดิโอเมตริกฟลักซ์ ถังขยะ
|
ถังฟลักซ์ (F)1 |
ฟลักซ์ขั้นต่ำ 3 (มิลลิวัตต์) 500 mA, 25 องศาเซลเซียส |
ฟลักซ์สูงสุด 3 (มิลลิวัตต์) 500 mA, 25 องศาเซลเซียส |
ฟลักซ์ขั้นต่ำที่สัมพันธ์กัน 2 (mW) ที่อุณหภูมิ 25 องศาเซลเซียส |
||
|
250 มิลลิแอมป์ |
350 มิลลิแอมป์ |
700 มิลลิแอมป์ |
|||
|
D |
630 |
720 |
315 |
440 |
875 |
|
E |
720 |
810 |
360 |
500 |
1000 |
|
F |
810 |
900 |
400 |
570 |
1125 |
|
G |
900 |
990 |
450 |
630 |
1250 |
|
H |
990 |
1080 |
495 |
700 |
1375 |
ถังความยาวคลื่น
|
ถังความยาวคลื่น (WWW) |
ความยาวคลื่นขั้นต่ำ (นาโนเมตร)3 |
ความยาวคลื่นสูงสุด (นาโนเมตร)3 |
|
365 |
365 |
370 |
|
370 |
370 |
375 |
|
380 |
380 |
385 |
|
385 |
385 |
390 |
|
390 |
390 |
395 |
|
395 |
395 |
400 |
|
400 |
400 |
405 |
|
405 |
405 |
410 |
ซึ่งไปข้างหน้า ถังแรงดันไฟฟ้า
|
ถังแรงดัน1 |
แรงดันไฟฟ้าขั้นต่ำ (V) |
แรงดันไฟฟ้าสูงสุด (V) |
|
V1 |
3.0 |
3.2 |
|
V2 |
3.2 |
3.4 |
|
V3 |
3.4 |
3.6 |
|
V4 |
3.6 |
3.8 |
|
V5 |
3.8 |
4.0 |

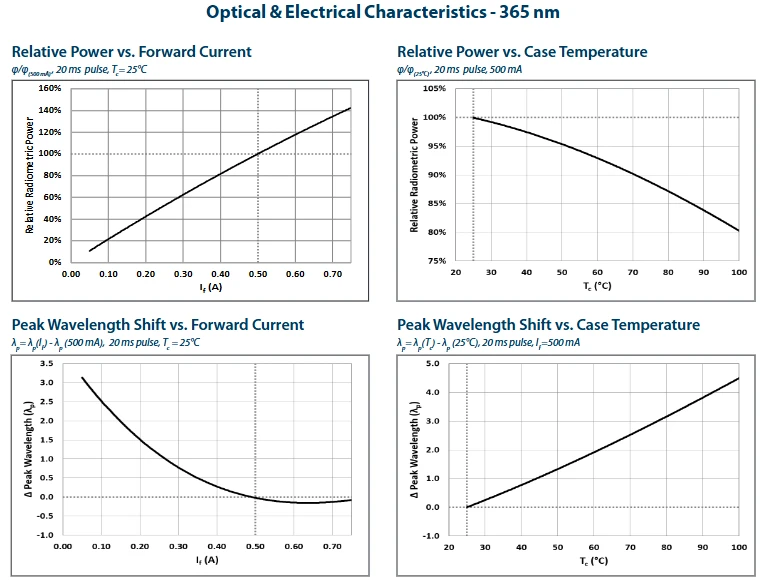

ประสิทธิภาพของอุปกรณ์โดยทั่วไป
|
พารามิเตอร์ |
เครื่องหมาย |
โดยทั่วไป1 |
หน่วย |
|||
|
ช่วงความยาวคลื่นสูงสุด |
λ |
365-375 |
380-390 |
390-400 |
400-410 |
นาโนเมตร |
|
ทดสอบกระแส2 |
ถ้า |
500 |
500 |
500 |
500 |
มิลลิแอมป์ |
|
แรงดันไปข้างหน้า |
Vf- นาที |
3.0 |
3.0 |
3.0 |
3.0 |
V |
|
Vf-ประเภท |
3.8 |
3.6 |
3.6 |
3.7 |
V |
|
|
Vf-สูงสุด |
4.1 |
4.0 |
4.0 |
4.0 |
V |
|
|
เรดิโอเมตริกฟลักซ์3 |
Φประเภท |
690 |
900 |
870 |
850 |
เมกะวัตต์ |
|
FWHM |
Δλ |
10 |
10 |
10 |
10 |
นาโนเมตร |
|
มุมมอง |
2θ1/2 |
40 / 130 |
40 / 130 |
40 / 130 |
40 / 130 |
ระดับ |
|
ความต้านทานความร้อน (จุดเชื่อมต่อ-จุดบัดกรี) |
รธ.ไฟฟ้า |
5.0 |
5.0 |
5.0 |
5.0 |
องศา /ว |
คะแนนสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
ค่า |
หน่วย |
|
ไปข้างหน้าปัจจุบัน1 |
ถ้า-สูงสุด |
750 |
มิลลิแอมป์ |
|
อุณหภูมิทางแยก1 |
ทีจ |
100 |
องศา C |
|
ช่วงอุณหภูมิในการจัดเก็บ |
TS |
-40 ถึง +100 |
องศา C |
|
อุณหภูมิการบัดกรี |
TSLD |
JEDEC J-STD-020C, 245 องศา |
องศา C |
