คำอธิบาย

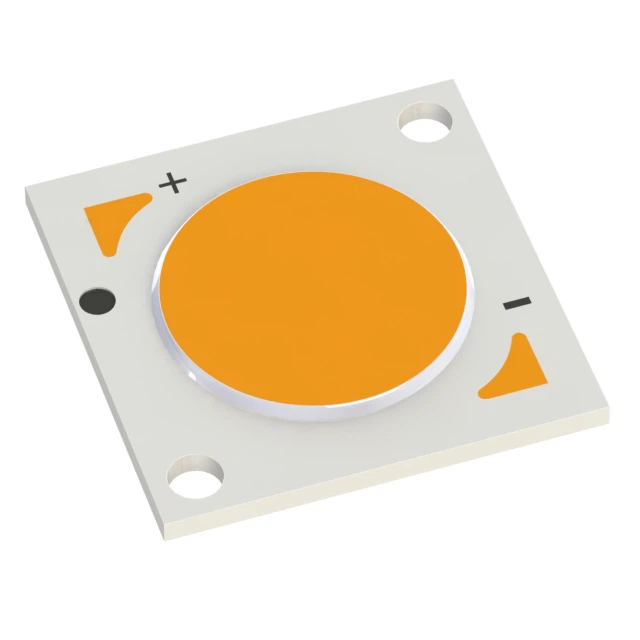

เจนเนอเรชั่น 3 CIM-14 COB Arrays LED สีขาว
ซีรีส์ LED ชิป Luminus -บน-บอร์ด (COB) นำเสนอโซลูชันระดับการส่องสว่างที่สมบูรณ์แบบซึ่งออกแบบมาเพื่อการใช้งานการส่องสว่างที่มีประสิทธิภาพสูง ตัวเลือกนี้ครอบคลุมช่วงลูเมนกว้างตั้งแต่น้อยกว่า 400 ลูเมนไปจนถึงมากกว่า 20,000 ลูเมน อุณหภูมิสีหลักๆ ทั้งหมด และสามารถให้การแสดงสีที่มากกว่า 97 ที่ 2700K และ 3000K และ R9 เท่ากับ 95 ความก้าวหน้าเหล่านี้ช่วยให้วิศวกรและนักออกแบบระบบส่องสว่างสามารถพัฒนาโซลูชันระบบไฟส่องสว่างที่มีประสิทธิภาพ ความสว่าง และคุณภาพโดยรวมสูงสุด
คุณสมบัติ
• เอาต์พุตลูเมนสูงและประสิทธิภาพโดยทั่วไป
• มากกว่า 2,300 ลูเมน, 155 LPW @ 3000K, 80 CRI, Tj=85°C
• มากกว่า 4,095 ลูเมน, 177 LPW @ 5,000K, 70 CRI, Tj=85°C
• ช่วง CCT สมบูรณ์ 2700K, 3000K, 3500K, 4000K, 5000K และ 6500K
• 70 หรือ 80 CRI ขั้นต่ำ นานถึง 95 นาที ด้วยค่า R9 สูงในโทนแสงวอร์มไวท์
• ความแม่นยำในการรวมสี SDCM 3 ระดับ
• ความสม่ำเสมอของการปล่อยแสงที่ยอดเยี่ยมและความสม่ำเสมอของสีเหนือมุม
• ความคงทนของสีที่ยอดเยี่ยมในระยะยาว
• การนำความร้อนที่เหนือกว่าเพื่อการกระจายความร้อนที่สม่ำเสมอ
• เป็นมิตรกับสิ่งแวดล้อม: เป็นไปตาม RoHS และ REACH
• UL ได้รับการยอมรับ ไฟล์ # E 465703
การใช้งาน
• สปอตไลท์/ไฟติดตาม
• ดาวน์ไลท์
• ไฟส่องสว่างร้านค้า
• แสงสว่างสำหรับการต้อนรับ
• สถาปัตยกรรมและความพิเศษ
• ไฟถนน
• ที่จอดรถและไฟส่องสว่างบริเวณ
• ไฟอุโมงค์
สี อุณหภูมิ CRI และ R9 ค่านิยม
|
อุณหภูมิสี |
XX ค่า |
ซีอาร์ไอ |
R9 |
|
4000K, 5000K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2400K, 2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K, |
95 |
>95 |
>85 |
|
3500K, 4000K, 5000K |
>80 |
ซีไอเอ็ม-14 ส่วนหนึ่ง ตัวเลข (เครื่องปรับอากาศ30)
ตารางต่อไปนี้อธิบายผลิตภัณฑ์ที่มีฟลักซ์ทั่วไปและฟลักซ์ขั้นต่ำที่วัดที่ 450mA และระบุที่ 85°C ค่าที่อุณหภูมิ 25°C ได้รับการคำนวณและแสดงเพื่อใช้อ้างอิงเท่านั้น ผลิตภัณฑ์ทั้งหมดได้รับการวัดและระบุที่อุณหภูมิ 85°Cjunction
|
ซีซีที |
ฟลักซ์เอาต์พุต (lm) |
อ้างอิง |
สี กำลังเรนเดอร์ ดัชนี |
การสั่งซื้อหมายเลขชิ้นส่วน |
|
|
ประเภท (85 องศาเซลเซียส) |
นาที. (85ºC) |
ประเภท (คำนวณ) (25ºC) |
CRI (ขั้นต่ำ) |
MacAdam Ellipse 3 ขั้นตอน |
|
|
2400K |
1,745 |
1,625 |
1,885 |
90 |
CIM-14-24-90-36-AC30-F4-3 |
|
2700K |
2,205 |
2,050 |
2,380 |
80 |
CIM-14-27-80-36-AC30-F4-3 |
|
1,815 |
1,690 |
1,960 |
90 |
CIM-14-27-90-36-AC30-F4-3 |
|
|
1,740 |
1,620 |
1,875 |
95 |
CIM-14-27-95-36-AC30-F4-3 |
|
|
3000K |
2,330 |
2,165 |
2,515 |
80 |
CIM-14-30-80-36-AC30-F4-3 |
|
1,960 |
1,825 |
2,115 |
90 |
CIM-14-30-90-36-AC30-F4-3 |
|
|
1,830 |
1,700 |
1,975 |
95 |
CIM-14-30-95-36-AC30-F4-3 |
|
|
3500K |
2,400 |
2,235 |
2,590 |
80 |
CIM-14-35-80-36-AC30-F4-3 |
|
2,000 |
1,860 |
2,160 |
90 |
CIM-14-35-90-36-AC30-F4-3 |
|
|
1,910 |
1,775 |
2,060 |
95 |
CIM-14-35-95-36-AC30-F4-3 |
|
|
4000K |
2,605 |
2,425 |
2,810 |
70 |
CIM-14-40-70-36-AC30-F4-3 |
|
2,430 |
2,260 |
2,620 |
80 |
CIM-14-40-80-36-AC30-F4-3 |
|
|
2,110 |
1,965 |
2,275 |
90 |
CIM-14-40-90-36-AC30-F4-3 |
|
|
1,955 |
1,820 |
2,110 |
95 |
CIM-14-40-95-36-AC30-F4-3 |
|
|
ซีซีที |
ฟลักซ์เอาต์พุต (lm) |
อ้างอิง |
สี กำลังเรนเดอร์ ดัชนี |
หมายเลขชิ้นส่วน |
||
|
ประเภท (85 องศาเซลเซียส) |
นาที. (85ºC) |
ประเภท (คำนวณ) (25ºC) |
CRI (ขั้นต่ำ) |
MacAdam Ellipse 5 ขั้นตอน |
MacAdam Ellipse 3 ขั้นตอน |
|
|
5000K |
2,650 |
2,465 |
2,860 |
70 |
CIM-14-50-70-36-AC30-F4-5 |
CIM-14-50-70-36-AC30-F4-3 |
|
2,445 |
2,275 |
2,640 |
80 |
CIM-14-50-80-36-AC30-F4-5 |
CIM-14-50-80-36-AC30-F4-3 |
|
|
2,120 |
1,970 |
2,285 |
90 |
CIM-14-50-90-36-AC30-F4-5 |
CIM-14-50-90-36-AC30-F4-3 |
|
|
1,955 |
1,820 |
2,110 |
95 |
CIM-14-50-95-36-AC30-F4-5 |
CIM-14-50-95-36-AC30-F4-3 |
|
|
6500K |
2,655 |
2,470 |
2,865 |
70 |
CIM-14-65-70-36-AC30-F4-5 |
CIM-14-65-70-36-AC30-F4-3 |
|
2,440 |
2,270 |
2,635 |
80 |
CIM-14-65-80-36-AC30-F4-5 |
CIM-14-65-80-36-AC30-F4-3 |
|
CIM-14 การดำเนินงาน ลักษณะเฉพาะ1
ลักษณะทางแสงและไฟฟ้า
|
พารามิเตอร์ |
เครื่องหมาย |
ขั้นต่ำ |
ทั่วไป |
สูงสุด |
หน่วย |
|
ไปข้างหน้าปัจจุบัน2 |
ถ้า |
450 |
1,080 |
มิลลิแอมป์ |
|
|
แรงดันไปข้างหน้า3 |
Vf |
30.4 |
33.4 |
36.4 |
V |
|
พลัง |
15 |
40 |
W |
||
|
อุณหภูมิกรณีปฏิบัติการ4 |
T c |
105 |
ºC |
||
|
เส้นผ่านศูนย์กลางพื้นผิวเปล่งแสง |
เลส |
14.3 |
มม |
||
|
ความต้านทานความร้อน (ทางแยก-ถึง-กรณี) |
Θjc |
0.32 |
ºC/W |
||
|
อุณหภูมิทางแยก |
ทีจ |
140 |
ºC |
||
|
มุมมอง |
120 |
ระดับ |
