WS2814A

คุณสมบัติ

• Out, G, B, W พอร์ตทนต่อแรงดันไฟฟ้า 20V, พอร์ต DIN ทนต่อแรงดันไฟฟ้า 9V
• สร้าง - ในแรงดันไฟฟ้า - ตัวควบคุมเฉพาะตัวต้านทานที่จำเป็นในการเพิ่มลงในพิน VDD เมื่ออยู่ภายใต้แหล่งจ่ายไฟ 24V
• สร้าง - ในวงจรการปรับเปลี่ยนสัญญาณเพื่อให้แน่ใจว่าการบิดเบือนรูปคลื่นจะไม่สะสมหลังจากการปรับคลื่นกลับไปยังไดรเวอร์ถัดไป
• สร้าง - ในวงจรรีเซ็ตไฟฟ้าและพลังงาน - การรีเซ็ตลง
• 256 สีเทา - ความถี่ในการปรับสเกลและความถี่สแกนคือ 2KHz
• สัญญาณการส่งพอร์ตแบบเรียงซ้อนกันโดยสายเดียว
• สองจุดใด ๆ ระยะทางที่น้อยกว่า 2 เมตรโดยไม่มีวงจรเพิ่มเติมใด ๆ
• สีที่ดีและคุ้มค่า
• เมื่ออัตราการรีเฟรชคือ 30fps จำนวนน้ำตกอย่างน้อย 1024 พิกเซล
• ส่งข้อมูลด้วยความเร็ว 800kbps

แอปพลิเคชัน

• LED ไฟตกแต่งสีเต็มรูปแบบเช่นสตริง LED, แถบ LED, โมดูล LED ฯลฯ
• วิดีโอ LED ในร่ม/กลางแจ้งหรือหน้าจอที่ผิดปกติไฟพิกเซล LED และผลิตภัณฑ์แสง LED ชนิดอื่น ๆ

คำอธิบายทั่วไป
WS2814A เป็นชิปควบคุม LED 4 ช่อง ภายในรวมถึงสลักข้อมูลพอร์ตดิจิตอลอัจฉริยะและวงจรไดรฟ์ขยายสัญญาณการปรับเปลี่ยนสัญญาณ นอกจากนี้ยังรวมถึงออสซิลเลเตอร์ภายในที่แม่นยำและไดรฟ์เอาต์พุตกระแสไฟฟ้าคงที่ที่โปรแกรมได้

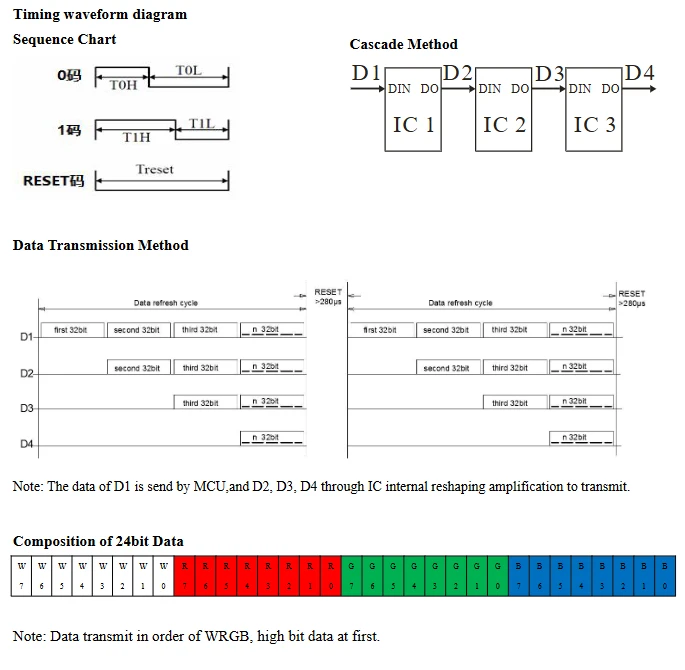

WS2814A ใช้โหมดการสื่อสาร NZR เดี่ยว หลังจากกำลังชิป - ในการรีเซ็ตพอร์ต DIN จะได้รับข้อมูลจากคอนโทรลเลอร์ IC แรกจะรวบรวมข้อมูล 32 บิตเริ่มต้นจากนั้นส่งไปยังล็อคข้อมูลภายในข้อมูลอื่น ๆ ที่ปรับเปลี่ยนโดยวงจรการปรับเปลี่ยนสัญญาณภายใน หลังจากส่งสัญญาณสำหรับชิปแต่ละตัวสัญญาณจะลด 32 บิต IC ใช้เทคโนโลยีการส่งสัญญาณอัตโนมัติการปรับเปลี่ยนอัตโนมัติทำให้หมายเลขน้ำตกชิปไม่ได้ จำกัด การส่งสัญญาณขึ้นอยู่กับความเร็วของการส่งสัญญาณเท่านั้น

latch ข้อมูลของ IC ขึ้นอยู่กับข้อมูล 24 บิตที่ได้รับสัญญาณอัตราส่วนหน้าที่ที่แตกต่างกันที่ Out, Outg, Outb Port ชิปทั้งหมดซิงโครนัสส่งข้อมูลที่ได้รับไปยังแต่ละเซ็กเมนต์เมื่อพอร์ต DIN ป้อนสัญญาณรีเซ็ต มันจะได้รับข้อมูลใหม่อีกครั้งหลังจากสัญญาณรีเซ็ตเสร็จสิ้น ก่อนที่จะได้รับสัญญาณรีเซ็ตใหม่สัญญาณควบคุมของ Out, Outg, Outb Port ไม่เปลี่ยนแปลง IC ส่งข้อมูล PWM ที่ได้รับอย่างยุติธรรม, Outg, Outb Port หลังจากได้รับสัญญาณการรีเซ็ตแรงดันไฟฟ้าต่ำเวลาจะเก็บไว้มากกว่า280μs

มีแพ็คเกจ SOP8 และ FSOP8
