WS2813A

คุณสมบัติหลัก
●ส่วนประกอบทั้งหมดรวมอยู่ในแพ็คเกจ 5050 และไม่จำเป็นต้องใช้ส่วนประกอบอุปกรณ์ต่อพ่วงอื่น ๆ ในการสร้างจุดพิกเซลที่ควบคุมภายนอกได้อย่างสมบูรณ์
●การป้องกันการเชื่อมต่อแบบย้อนกลับอัจฉริยะส่วนประกอบจะไม่ได้รับความเสียหายเมื่อแหล่งจ่ายไฟ 5V กลับด้าน
●สร้าง - ในวงจรการสร้างสัญญาณจุดพิกเซลใด ๆ จะเป็นรูปคลื่นและจากนั้นเอาต์พุตหลังจากได้รับสัญญาณเพื่อให้แน่ใจว่าการบิดเบือนรูปคลื่นเส้นจะไม่สะสม;
●สามสีหลักของแต่ละจุดพิกเซลสามารถแสดงความสว่างได้ 256 ระดับและเติมเต็มการแสดงสีที่แท้จริงของ 16777216 สี;
●ความถี่การสแกนพอร์ต 2kHz;
●อินเทอร์เฟซแบบคาสเคดอนุกรมซึ่งสามารถทำการรับข้อมูลและถอดรหัสผ่านสายสัญญาณ
●การส่งสัญญาณเบรกพอยต์เพิ่มสายสัญญาณเพิ่มเติมเพื่อให้ได้การส่งสัญญาณสองช่อง - และเอฟเฟกต์การแสดงผลโดยรวมจะไม่ได้รับผลกระทบเมื่อจุดพิกเซลเดียวเสียหาย
●ไม่จำเป็นต้องเพิ่มวงจรเมื่อระยะการส่งสัญญาณระหว่างสองจุดใด ๆ ไม่เกิน 5 เมตร
●เมื่ออัตราการรีเฟรชคือ 30 เฟรม/วินาทีจำนวนน้ำตกจะไม่น้อยกว่า 1024 คะแนน
●ความเร็วในการส่งข้อมูลสามารถถึง 800kbps
●มันใช้แสงขนาดใหญ่ - แสงขนาด - ชิปเปล่งออกมาพร้อมกับ ultra - ความสว่างสูง; สีของแสงมีความสอดคล้องสูงและมีค่าใช้จ่าย - มีประสิทธิภาพ;
●ไม่จำเป็นต้องมีส่วนประกอบอิเล็กทรอนิกส์ต่อพ่วงรวมถึงตัวเก็บประจุ

พื้นที่แอปพลิเคชันหลัก
●ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
●แสงไฟ LED
●คอมพิวเตอร์และอุปกรณ์อุปกรณ์ต่อพ่วง \\ อุปกรณ์เกม \\ อุปกรณ์ไฟฟ้าต่างๆ

ภาพรวมผลิตภัณฑ์

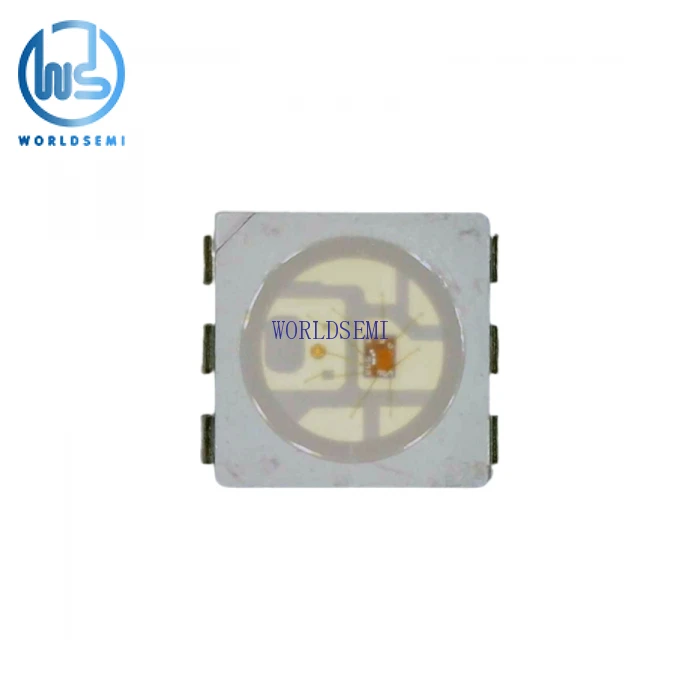

WS2813A - V2 เป็นแหล่งกำเนิดแสง LED ที่มีการควบคุมภายนอกที่อัจฉริยะซึ่งรวมวงจรควบคุมและแสง - วงจรปล่อย รูปลักษณ์ของมันเหมือนกับลูกปัดโคมไฟ 5050

แต่ละองค์ประกอบเป็นพิกเซล พิกเซลมีสัญญาณอินเทอร์เฟซดิจิตอลอัจฉริยะการสร้างสัญญาณและวงจรไดรฟ์แอมพลิฟายเออร์, แอนตี้ - วงจรการเชื่อมต่อย้อนกลับและยังมี - ความแม่นยำสูง oscillator ภายในสูง

ตระหนักถึงการส่งสัญญาณ Dual - การส่งสัญญาณช่องสัญญาณและเมื่อพิกเซลเดี่ยวเสียหายจะไม่ส่งผลกระทบต่อการแสดงสีโดยรวม

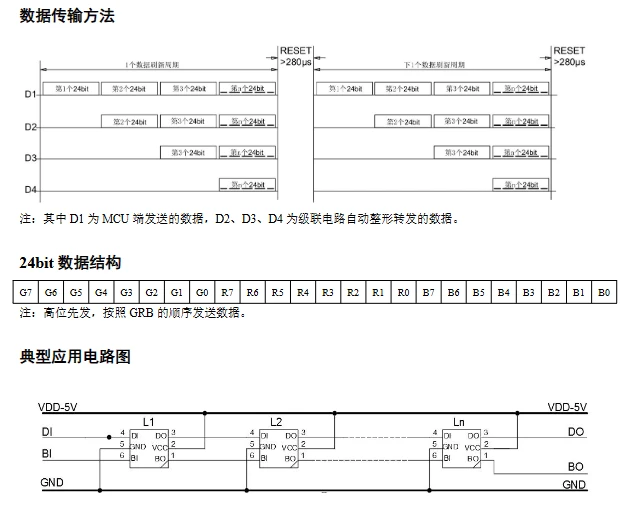

โปรโตคอลข้อมูลใช้สาย - การส่งคืนบรรทัดเดียว - ถึง - วิธีการสื่อสารรหัสศูนย์ หลังจากพิกเซลเปิดและรีเซ็ต DIN End จะได้รับข้อมูลที่ส่งจากคอนโทรลเลอร์ ขั้นแรกให้ส่งข้อมูลบิต 24 - บิตถูกสกัดโดยพิกเซลแรกและส่งไปยังสลักข้อมูลภายในพิกเซล ข้อมูลที่เหลือจะถูกสร้างขึ้นและขยายโดยวงจรการประมวลผลการสร้างรูปร่างภายในจากนั้นส่งต่อไปยังพิกเซลแบบเรียงซ้อนต่อไปผ่านพอร์ต DO หลังจากส่งแต่ละพิกเซลสัญญาณจะลดลง 24 บิต พิกเซลใช้เทคโนโลยีการส่งต่อการสร้างแบบอัตโนมัติเพื่อให้จำนวนน้ำตกของพิกเซลไม่ได้ถูก จำกัด ด้วยการส่งสัญญาณ แต่ตามความต้องการความเร็วในการส่งสัญญาณเท่านั้น ความถี่ในการสแกนพอร์ตสูงถึง 2KHz จะไม่สั่นไหวภายใต้การจับกล้องนิยาม - สูงซึ่งเหมาะสำหรับการใช้ผลิตภัณฑ์มือถือความเร็วสูง เวลารีเซ็ตมากกว่า280μsจะไม่ทำให้เกิดการรีเซ็ตเท็จเมื่อถูกขัดจังหวะและสามารถรองรับความถี่ที่ต่ำกว่าและ MCU ที่ถูกกว่า
